Como proveedor de transceptores ópticos OSFP DR8 de 800G, he sido testigo de primera mano de la rápida evolución de la tecnología de comunicación óptica de alta velocidad. En este blog, profundizaré en el impacto de la humedad en la vida útil de los transceptores OSFP DR8 de 800G, un tema crucial y que a menudo se pasa por alto en la industria.
Entendiendo 800G OSFP DR8

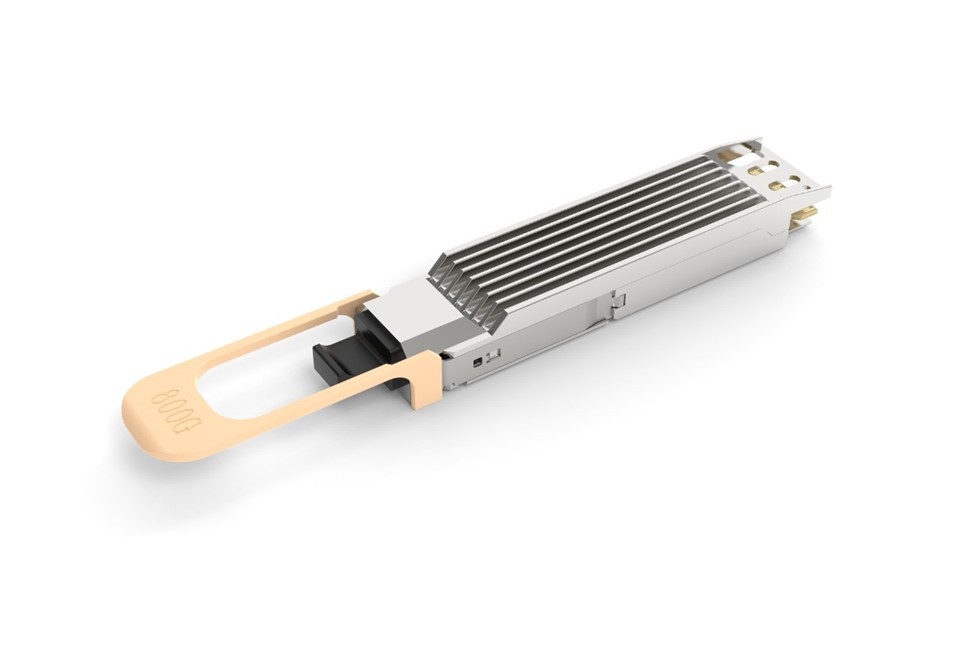

Antes de discutir el impacto de la humedad, comprendamos brevemente qué es 800G OSFP DR8. El 800G OSFP DR8 es un transceptor óptico de vanguardia diseñado para satisfacer la demanda cada vez mayor de transmisión de datos de alta velocidad. Utiliza el factor de forma OSFP (Octal Small Form - factor Pluggable), que ofrece una alta densidad de puertos y una disipación de calor eficiente. El "DR8" indica que está diseñado para un tipo específico de aplicación de centro de datos, que admite transmisión de 800 Gbps en una distancia relativamente corta, generalmente hasta 500 metros a través de fibra monomodo.
En comparación con sus predecesores y otras opciones de transceptores 800G como800G OSFP 2×FR4yQSFP DD 800, el 800G OSFP DR8 proporciona un equilibrio entre rendimiento, consumo de energía y rentabilidad. Se utiliza ampliamente en centros de datos para aplicaciones como conexiones de servidor a servidor, redes de área de almacenamiento y clústeres informáticos de alto rendimiento.
El papel de la humedad en la vida útil del transceptor óptico
La humedad es un factor ambiental crítico que puede afectar significativamente el rendimiento y la vida útil de los transceptores ópticos. El entorno operativo ideal para la mayoría de los transceptores ópticos, incluido el 800G OSFP DR8, tiene un rango de humedad relativa (RH) entre 5% y 95% sin condensación. Sin embargo, tanto los niveles altos como los bajos de humedad pueden plantear riesgos.
Alta humedad
Cuando la humedad relativa es alta, se puede acumular humedad en la superficie de los componentes del transceptor. Esta humedad puede provocar varios problemas:
- Corrosión: Las piezas metálicas dentro del transceptor, como conectores y pistas de circuito, son susceptibles a la corrosión en un ambiente de alta humedad. La corrosión puede aumentar la resistencia eléctrica de las conexiones, provocando degradación de la señal y posibles fallos. Por ejemplo, los conectores chapados en oro del 800G OSFP DR8 pueden desarrollar una fina capa de óxido cuando se exponen a la humedad, lo que puede interrumpir el contacto eléctrico y afectar la integridad de la señal.
- Crecimiento de moho: La alta humedad proporciona un ambiente favorable para el crecimiento de moho. Puede crecer moho en las placas de circuito impreso (PCB) y otros componentes internos del transceptor. A medida que el moho se propaga, puede dañar físicamente los componentes y también interferir con las señales eléctricas. Además, se pueden liberar esporas de moho al aire, lo que puede suponer un riesgo para la salud en entornos cerrados de centros de datos.
- Cortocircuitos eléctricos: La humedad puede actuar como conductor y provocar cortocircuitos eléctricos entre elementos de circuito adyacentes. Esto puede provocar una falla inmediata del transceptor o causar problemas intermitentes que son difíciles de diagnosticar.
Baja humedad
Por otro lado, la baja humedad también puede resultar problemática. En un ambiente seco, es más probable que se acumule electricidad estática. La electricidad estática puede descargarse repentinamente y provocar eventos de descarga electrostática (ESD). Un evento de ESD puede dañar componentes electrónicos sensibles dentro del 800G OSFP DR8, como los circuitos integrados (CI) y los diodos láser. Estos componentes están diseñados para funcionar dentro de un rango de voltaje específico y una descarga electrostática repentina puede exceder este rango y provocar daños permanentes.
Probar y mitigar el impacto de la humedad
Como proveedor, realizamos pruebas rigurosas para comprender el impacto de la humedad en el 800G OSFP DR8. Utilizamos cámaras ambientales para simular diferentes niveles de humedad y monitorear el rendimiento de los transceptores a lo largo del tiempo.
Procedimientos de prueba
Sometemos los transceptores 800G OSFP DR8 a una serie de pruebas de humedad. En la prueba de alta humedad, configuramos la humedad relativa al 90% o más durante un período prolongado, generalmente varias semanas. Durante este tiempo, monitoreamos parámetros como la intensidad de la señal, la tasa de error de bits (BER) y el consumo de energía. También inspeccionamos visualmente los transceptores en busca de signos de corrosión y crecimiento de moho.
Para la prueba de baja humedad, reducimos la humedad relativa por debajo del 10 % e introducimos eventos ESD controlados para simular escenarios del mundo real. Luego medimos el impacto de estos eventos de ESD en el rendimiento del transceptor.
Estrategias de mitigación
Según los resultados de las pruebas, hemos desarrollado varias estrategias de mitigación para proteger el 800G OSFP DR8 de los efectos adversos de la humedad:
- Sellado y Encapsulación: Utilizamos técnicas de sellado avanzadas para evitar que entre humedad en el transceptor. La carcasa del 800G OSFP DR8 está diseñada para ser hermética, con juntas y sellos en todas las aberturas. Además, encapsulamos algunos de los componentes sensibles con una resina protectora para protegerlos aún más de la humedad.
- Recubrimientos anticorrosión: Aplicamos revestimientos anticorrosión a las partes metálicas del transceptor. Estos recubrimientos actúan como una barrera entre el metal y la humedad, evitando que se produzca corrosión.
- Protección ESD: Para proteger contra eventos ESD inducidos por baja humedad, incorporamos circuitos de protección ESD dentro del transceptor. Estos circuitos pueden absorber y disipar la energía electrostática, evitando que llegue a los componentes sensibles.
Aplicaciones del mundo real y estudios de casos
En aplicaciones de centros de datos del mundo real, el impacto de la humedad en el OSFP DR8 de 800G se puede ver en varios escenarios. Por ejemplo, en un centro de datos ubicado en una zona costera donde la humedad es naturalmente alta, algunos clientes han informado de una mayor tasa de fallas en sus transceptores ópticos. Después de investigar, descubrimos que la corrosión y el crecimiento de moho eran las principales causas de estas fallas. Al implementar nuestras estrategias de mitigación recomendadas, como mejorar el sellado de los transceptores y utilizar revestimientos anticorrosión, los clientes pudieron reducir significativamente la tasa de fallas y extender la vida útil de sus transceptores 800G OSFP DR8.
En otro caso, un centro de datos en una región desértica con baja humedad experimentó problemas de señal intermitente con suOSFP 800Gtransceptores. Después de analizar el problema, determinamos que los eventos de ESD eran la causa principal. Al agregar dispositivos de protección ESD a los transceptores e implementar procedimientos de conexión a tierra adecuados en el centro de datos, se resolvieron los problemas de señal.
Conclusión
La humedad es un factor importante que puede afectar la vida útil de los transceptores ópticos OSFP DR8 de 800G. Tanto los niveles de humedad altos como bajos pueden causar diversos problemas, como corrosión, crecimiento de moho, cortocircuitos eléctricos y daños por ESD. Como proveedor, estamos comprometidos a comprender estos problemas y desarrollar estrategias de mitigación efectivas para garantizar la confiabilidad y longevidad de nuestros productos.
Si está buscando transceptores OSFP DR8 de 800G de alta calidad o tiene alguna pregunta sobre el impacto de la humedad en los transceptores ópticos, no dude en contactarnos para una discusión detallada y explorar cómo nuestros productos pueden satisfacer sus necesidades específicas.
Referencias
- "Manual de tecnología de transceptores ópticos"
- Documentos técnicos de la industria sobre los factores ambientales que afectan a los transceptores ópticos
- Informes de pruebas internas de nuestro departamento de I+D
